उत्पाद परिचय

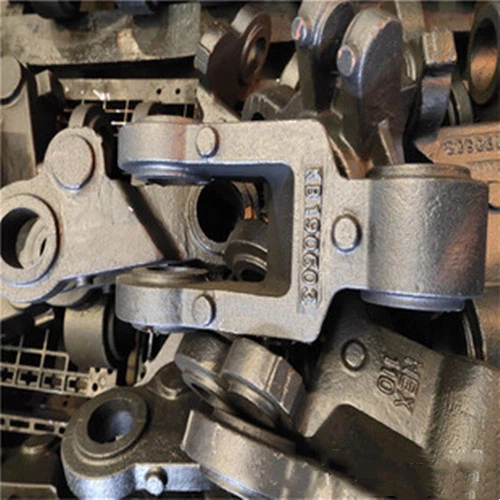

60-40-18 लोहे के लोहे के मोम निवेश कास्टिंग भागों को खो दिया

नमनीय लोहे की रासायनिक संरचना

उपयुक्त रासायनिक संरचना का चयन यह सुनिश्चित करने के लिए है कि अच्छी मेटालोग्राफिक संरचना और बुनियादी परिस्थितियों के उच्च प्रदर्शन को प्राप्त करने के लिए नोड्यूलर कच्चा लोहा, रासायनिक संरचना का चयन नोड्यूलर ग्रेफाइट के लिए अनुकूल है और संतोषजनक प्रदर्शन प्राप्त करने के लिए संतोषजनक मैट्रिक्स प्राप्त करता है, लेकिन नोड्यूलर कास्ट लोहे को अच्छा कास्टिंग प्रदर्शन भी बनाने के लिए।

1। पांच तत्व

कार्बन और सिलिकॉन:

क्योंकि ग्रेफाइट बॉल का मैट्रिक्स पर बहुत कम प्रभाव पड़ता है, कार्बन सामग्री 3 होने पर यांत्रिक गुणों पर कोई स्पष्ट प्रभाव नहीं होता है। 2-3। 8%। डक्टाइल आयरन के कार्बन-सिलिकॉन सामग्री का निर्धारण करते समय, कास्टिंग प्रदर्शन सुनिश्चित करने के लिए कार्बन समतुल्य को यूटेक्टिक रचना के चारों ओर चुना जाता है।

जब कार्बन सामग्री बहुत कम होती है, तो कास्टिंग को सिकुड़ना और दरार करना आसान होता है; जब कार्बन समतुल्य बहुत अधिक होता है, तो ग्रेफाइट फ्लोटिंग घटना का उत्पादन करना आसान होता है, जिसके परिणामस्वरूप समावेशन में वृद्धि होती है। सिलिकॉन ग्रेफाइट बॉल की गोलाई में सुधार कर सकता है, ग्रेफाइट को परिष्कृत कर सकता है, और क्रिस्टलीकरण सुपरकूलिंग और सफेद मुंह की प्रवृत्ति को कम कर सकता है। आमतौर पर यह माना जाता है कि जब सिलिकॉन सामग्री 2.8%से अधिक होती है, तो क्रूरता को कम किया जा सकता है, और भंगुरता संक्रमण तापमान के लिए क्रूरता बढ़ जाएगी।

इसलिए, कार्बन सिलिकॉन सामग्री का चयन करते समय, उच्च कार्बन और कम सिलिकॉन के सिद्धांत का पालन किया जाना चाहिए, और कास्टिंग की सिलिकॉन सामग्री को ठंडे क्षेत्रों में उपयोग किए जाने पर उचित रूप से कम किया जाना चाहिए।

फेराइट c: 3। {6-4। 0% si: 2। 4-2। 8%

पर्लिट C: 3। 4-3। 8% Si: 2। 2-2। 4%

मैंगनीज:

नोड्यूलर कच्चा लोहा में, मैंगनीज को नोड्यूलर तत्वों की मजबूत डिसल्फराइजेशन क्षमता के कारण इस कार्य को करने की आवश्यकता नहीं है। मैंगनीज में एक गंभीर सकारात्मक अलगाव की प्रवृत्ति होती है, जो अक्सर यूटेक्टिक समूह की सीमा में समृद्ध होती है, जो इंटरग्रेन्युलर कार्बाइड के गठन को बढ़ावा देगा और नमनीय लोहे की क्रूरता को काफी कम कर देगा।

के रूप में कास्ट फेराइट Mn: 0। 3-0। 4%

पर्लिटिक डक्टाइल आयरन Mn: 0। {4-0। 8%

फॉस्फोरस:

फॉस्फोरस में नमनीय लोहे में एक मजबूत अलगाव की प्रवृत्ति होती है, और इसमें नमनीय लोहे के सिकुड़न को बढ़ाने की प्रवृत्ति होती है, और अनाज की सीमा पर फास्फोरस यूटेक्टिक बनाने के लिए आसान होता है, जो गंभीरता से लोहे की कठोरता को कम करता है। ठंडे क्षेत्रों में उपयोग की जाने वाली कास्टिंग के लिए, फास्फोरस सामग्री की निचली सीमा का उपयोग करना आसान है।

फॉस्फोरस की सामग्री को 0 से नीचे नियंत्रित किया जाता है। 04-0। 06%।

सल्फर:

नोड्यूलर कच्चा लोहा में सल्फर और नोड्यूलर तत्वों की संयोजन क्षमता बहुत मजबूत होती है, जिसके परिणामस्वरूप सल्फाइड या सल्फर ऑक्साइड होता है, जो न केवल नोडुलेटिंग एजेंट का सेवन करता है, जिससे अस्थिरता और गिरावट दर में तेजी आती है, बल्कि समावेशन की संख्या भी बढ़ जाती है, जिसके परिणामस्वरूप कास्टिंग में दोष होता है।

विदेशी देशों को आम तौर पर यह आवश्यकता होती है कि तरल लोहे की सल्फर सामग्री 0 से कम है। 02%, चीन की गलाने वाली स्थितियों में उच्च कोक सामग्री के कारण, अक्सर इस मानक को पूरा नहीं कर सकता है, इसे और बेहतर पिघलने की स्थिति में सुधार किया जाना चाहिए, फर्नेस डिसल्फराइजेशन के बाहर स्थितियों को पूरा किया जा सकता है।

2। मिश्र धातु तत्व

नमनीय लोहे के मिश्र धातु तत्वों में मुख्य रूप से मोलिब्डेनम, तांबा, निकल, क्रोमियम, एंटीमनी, वैनेडियम, बिस्मथ और अन्य धातुओं में शामिल हैं।

इन तत्वों का मुख्य कार्य कच्चा लोहा की ताकत में सुधार करना और मैट्रिक्स संरचना को स्थिर करना है।

Zhongwei प्रिसिजन में निम्नलिखित सेवाएं हैं

पता लगाने की प्रणाली

तांबा सिलिका सोल निवेश कास्टिंग

हम "60-40-18 डक्टाइल आयरन कास्टिंग" के निर्माता हैं, यदि आपको अधिक जानकारी की आवश्यकता है तो कृपया हमसे संपर्क करें!
